№52. Одноэтажный каркасный дом 8х9

Проект №52: конструктивная схема каркасно-щитового домика 8х9 с эркером

Разработанный эскизный проект №52 представляет собой малоэтажное жилое строение каркасно-щитового типа с габаритными размерами 8×9 м. Эркерное расширение увеличивает полезную площадь и требует дополнительного расчета пространственной жесткости несущего остова согласно СП 64.13330. Нормативное сопротивление ветровым и снеговым нагрузкам для Курской области (III снеговой район, II ветровой район) определено по СП 20.13330. В узлах примыкания эркера к основному каркасу предусмотрены металлические зубчатые пластины и врубки с контролируемым усилием затяжки. Такое решение исключает деформативность сопряжений при сезонных подвижках грунта, что подтверждено поверочными расчетами.

Каркасник собирается из сухих строганых пиломатериалов камерной сушки по ГОСТ 8486 и ГОСТ 24454 (сорт не ниже 2). Вертикальные стойки каркаса имеют шаг 600 мм, что обеспечивает совместимость с размерами листовых материалов обшивки. Верхняя и нижняя обвязка выполнены из спаренного бруса сечением 100×150 мм с перехлестом в углах. Раскосная схема с укосинами из доски 40×100 мм придает домику устойчивость к горизонтальным воздействиям. Все деревянные элементы проходят обязательную антисептическую и огнебиозащитную обработку по требованиям ФЗ №123 (технический регламент о пожарной безопасности).

Для данного каркасно-щитового дома разработан полный домокомплект, включающий все позиции от фундаментных закладных до кровельного покрытия. Производство элементов ведется на собственных мощностях с лазерной разметкой каждого узла. Щитовое заполнение стен представлено сэндвич-панелями с утеплителем Rockwool толщиной 150 мм. Пароизоляция и ветрозащита монтируются по схеме, регламентированной СП 50.13330 (тепловая защита зданий). Наружная отделка – имитация бруса или планкен, что придает строению визуальное сходство с массивным срубом.

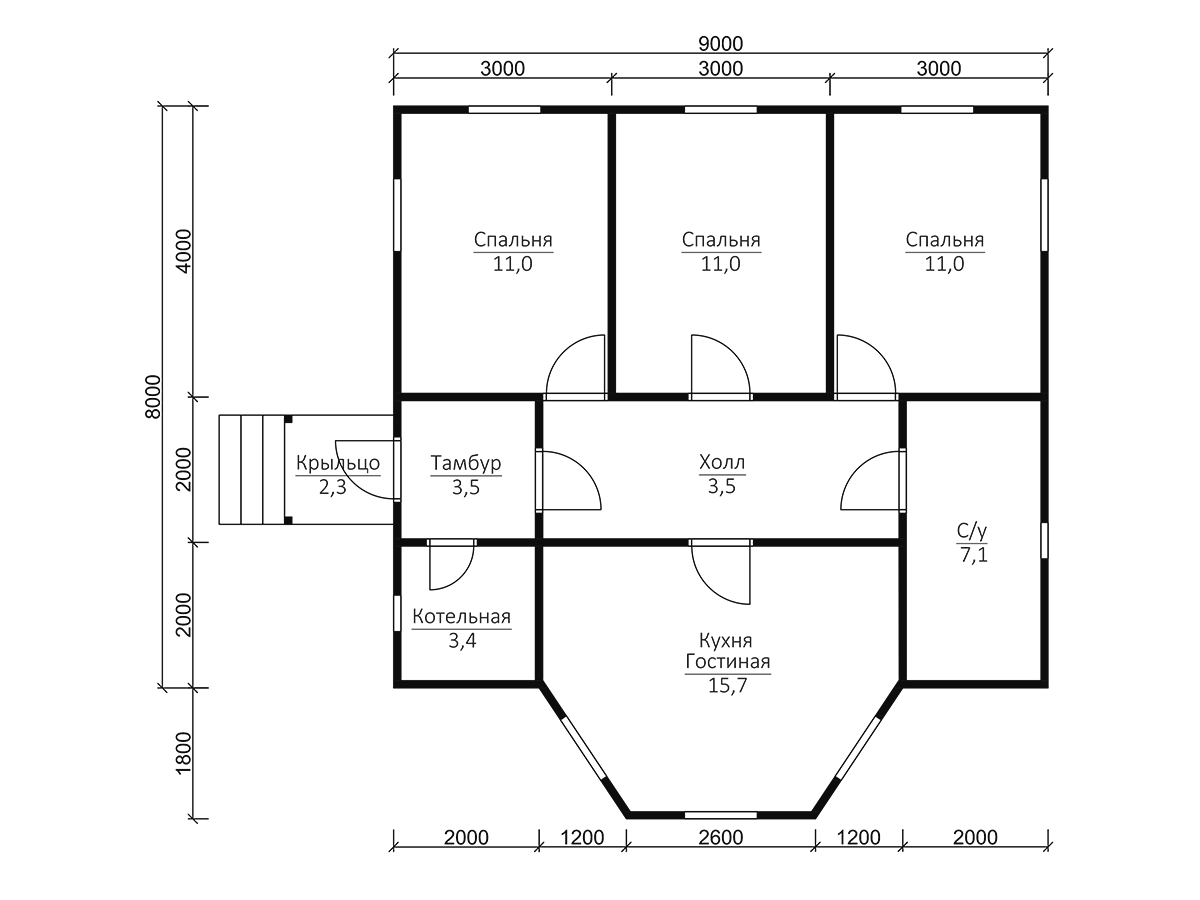

Планировки данного жилого дома предусматривают три спальни, гостиную с выходом в эркер и совмещенный санузел. Чертежи и схемы всех этажей, включая стропильную систему, входят в состав проектной документации. Архитектурные фото реализованных объектов аналогичной серии доступны в каталоге. Популярные типовые решения адаптированы под индивидуальные пожелания заказчика. Энергоэффективные характеристики ограждающих конструкций соответствуют требованиям к домам постоянного проживания.

Фундамент на винтовых сваях и теплый контур: нормативные требования к деревянным конструкциям

Основанием для каркасника №52 служит свайно-винтовой фундамент из стальных труб с лопастями, установленный согласно СП 22.13330. Расчет несущей способности каждой винтовой сваи выполнен для среднеплотных суглинков, характерных для геологических условий Курска. Антикоррозийная защита металла обеспечивается цинкованием и битумным покрытием по ГОСТ 9.402. Ростверк из профилированного бруса 200×200 мм связывает оголовки свай в единую пространственную систему. Зазор между ростверком и грунтом (не менее 300 мм) исключает капиллярный подсос влаги и вентилирует подполье.

Теплый контур дачного домика формируется многослойной стеновой панелью с эффективным утеплителем. Сопротивление теплопередаче стен R0 составляет 4,2 м²·°С/Вт, что превышает базовые требования СП 50.13330 для климатической зоны Курска. В конструкции отсутствуют мостики холода благодаря перекрестному каркасу и прокладке из вспененного полиэтилена в местах примыкания обшивки. Окна с двухкамерными стеклопакетами и монтажные швы выполнены по ГОСТ 30974 (соединения деревянных конструкций). Пароизоляционная мембрана укладывается с внутренней стороны, диффузионная – с наружной, что проверено теплотехническим расчетом в программе SmartCalc.

Для зимних домов круглогодичного проживания обязательно устройство вентилируемого фасада или контробрешетки. Это предотвращает накопление конденсата в толще утеплителя и сохраняет несущую способность деревянных стоек. В проекте №52 предусмотрена вальмовая крыша с углом наклона 35°, что оптимизирует снегосброс и ветровую нагрузку. Стропильная система из доски 50×200 мм с шагом 600 мм усилена подкосами и затяжками. Кровельное покрытие – металлочерепица или гибкая черепица с подкладочным ковром по СП 17.13330.

Бюджетные и дешевые варианты фундаментов (ленточные мелкозаглубленные) для данного каркасника не рекомендуются из-за высокого уровня грунтовых вод в некоторых районах Курска. Винтовые сваи позволяют вести монтаж в любое время года без земляных работ. Стоимость такого основания рассчитывается индивидуально исходя из количества свай (обычно 16-20 шт.) и глубины завинчивания. Прозрачный расчет сметной документации включает геодезическую разбивку и контрольное нивелирование ростверка. Технический контроль на этапе установки свай обеспечивает проектный уровень и вертикальность.

Монтаж домокомплекта бригадой плотников: от изготовления до сборки под ключ

Сборка каркасно-щитового дома №52 выполняется квалифицированной бригадой плотников, аттестованной на выполнение высотных и столярных работ. Процесс возведения начинается с раскладки нижней обвязки на фундаментные анкеры (ГОСТ 24379.1) с контролем диагоналей. Установка вертикальных стоек осуществляется с временными раскосами до фиксации постоянными укосинами. Каждый узел соединения (шип-паз, врубка «ласточкин хвост») дополнительно стягивается оцинкованным крепежом. Поэтапная приемка скрытых работ оформляется актами по форме, рекомендованной СП 48.13330.

Производство всех элементов домокомплекта ведется на стационарном оборудовании с точностью позиционирования ±1 мм. Готовые щиты и стропильные фермы доставляются на площадку автотранспортом с крановой установкой. Устройство межэтажного перекрытия (если предусмотрено мансардой) базируется на балках 50×200 мм с шагом 400 мм. Сборка и установка эркерного блока требуют особого внимания к геометрии – используется лазерный построитель плоскостей. Сроки монтажа «под ключ» составляют 14-21 день в зависимости от погодных условий и сложности архитектурных решений.

После завершения каркасных работ производятся монтаж кровли, установка окон и дверей, а также наружная покраска или тонирование защитными составами. Для покраски применяются атмосферостойкие лазури на алкидной основе, обеспечивающие паропроницаемость древесины. Система вентиляции и дымохода интегрируется в соответствии с СП 60.13330 и ФЗ №123. Электропроводка прокладывается в негорючих гофрорукавах с разделкой в металлических коробах. Заказчику предоставляется полный пакет исполнительной документации, включая схемы армирования и акты освидетельствования.

Популярные среди застройщиков планировки с эркером позволяют зонировать пространство без потери естественного освещения. Авторские проекты адаптируются под участки любой конфигурации, в том числе узкие и малогабаритные. Компактные дачные домики этой серии (6×6, 8×9 м) отличаются отличной функциональностью и современным дизайном. Типовые чертежи и эскизные решения можно найти в каталоге производителя. Для тех, кто ищет недорогое и теплое жилье, каркасно-щитовой вариант – оптимальная альтернатива бревенчатым срубам.

Заказ строительства у профессиональной компании: преимущества сотрудничества с производителем

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании «Дача из бруса», специализирующейся на малоэтажном деревянном домостроении. Фирмы, предлагающие услуги «под ключ», должны обладать собственными производственными мощностями и штатными бригадами. Организация выполняет комплексное проектирование, изготовление домокомплектов, доставкой до участка и последующую сборку. Технический контроль на всех этапах (от заливки фундамента до финишной отделки) исключает скрытые дефекты. Прозрачный расчет сметной документации базируется на актуальных расценках и объемах материалов.

Расчет стоимости строительства производится индивидуально с учетом сложности объекта, его площади, типа кровли (двускатной, четырехскатной или вальмовой) и необходимости дополнительных работ. Компания не публикует фиксированные цены, так как каждый проект уникален по набору конструктивных решений. Прайс на услуги формируется после анализа планировок, выбора материалов (деревянные клееные или цельные брусья) и удаленности объекта. Акции и сезонные предложения позволяют снизить бюджет без потери качества. Соблюдение регламентированных сроков возведения закрепляется договором с пенями за просрочку.

В каталоге компании представлены как большие дома постоянного проживания, так и небольшие садовые домики для летнего отдыха. Индивидуальные проекты разрабатываются с учетом пожеланий по планировке, высоте потолков и типу отопления. Малогабаритные и узкие решения для сложных участков также входят в перечень услуг. Найти нужный вариант можно по фильтрам: этажность, площадь, наличие эркера или террасы. Фото реализованных объектов демонстрируют качество исполнения и архитектурную выразительность.

Для заказа необходимо обратиться в компанию, предоставив эскизные планы или выбрав типовой проект из каталога. Менеджеры помогут рассчитать ориентировочную стоимость, подобрать фундамент на винтовых сваях или ленточный, а также согласовать бригаду плотников. Застройщик получает юридически чистый договор, гарантию на конструкции до 10 лет и сервисное обслуживание. Изготовление и монтаж ведутся строго по чертежам, прошедшим экспертизу в части соответствия СП 64.13330. Компания «Дача из бруса» – надежный партнер для тех, кто ценит энергоэффективные и теплые дома из дерева.
